Схема охлаждения с применением градирни ПРАГМА

Применение градирни ПРАГМА позволяет использовать самую надёжную схему оборотного водоснабжения. Удалено всё лишнее:

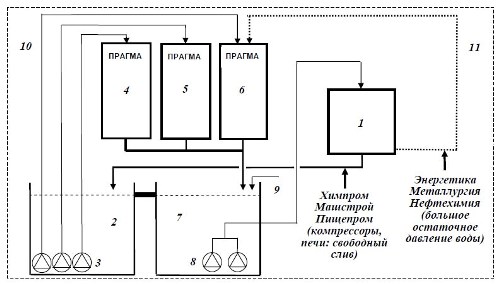

Нагретая вода, поступающая от охлаждаемого оборудования 1, сливается самотёком в ёмкость 2. При наличии значительного остаточного напора после оборудования, который можно использовать, горячая вода подаётся прямо на градирню ПРАГМА.
Возле ёмкости 2 (или прямо в ней) установлены насосы 3, подающие тёплую воду на эжекционные градирни 4, 5, 6. Каждая из градирен может состоять из произвольного числа блоков эжекционной градирни ПРАГМА. Зимой может работать только градирня 6, в межсезонье – две градирни, летом – все три.
Зимой работает только одна из градирен. Все градирни полностью дренируются, поэтому они не подвержены опасному обмерзанию.
С градирен охлаждённая вода сливается самотёком в ёмкость 7, откуда подаётся на охлаждаемое оборудование 1 насосами 8.
Ёмкости нагретой 2 и охлаждённой 7 воды являются сообщающимися сосудами. Суммарный минимальный объем этих ёмкостей согласно СНиП рассчитывается на 5 минут работы самого мощного из насосов. Чем больше указанный объём, тем более устойчива работа системы.
Насосы 3 рассчитываются так, чтобы напор охлаждаемой воды перед градирнями был не менее 35 м вод. ст.
В процессе охлаждения часть оборотной воды испаряется, поэтому необходима подпитка 9 водопроводной или технической водой в ёмкость холодной воды.
Расход добавочной воды рассчитывается как 1% часового расхода на каждые 5^оС охлаждения.
На напорных трубопроводах градирен 10 и 11 (непосредственно перед градирнями) рекомендуется установка стрелочных манометров для контроля давления.
Для надёжного резервирования работы группы насосов 8 обязательна установка обратных клапанов на напорных патрубках каждого из насосов.
Рекомендованные производители насосов – Wilo, Grundfos, Calpeda и др. надёжные.
Для обеспечения постоянного забора механических включений из оборотной воды рекомендуется установка на трубопроводах 10 и 11 гравитационно-инерционных грязевиков (ГИГ) производства ООО «ВАЛЁР», г. СПб.
Основное преимущество данной схемы – простота и технологичность применения (особенно – зимой) в режиме вкл./откл., отсутствие необходимости в автоматике.
В случае жёстких требований по энергосбережению или необходимости удержания температуры охлаждённой воды в узком диапазоне рекомендовано применение частотного регулирования насосов. Однако любая автоматика – дополнительный источник снижения надёжности системы в целом: выход из строя микроскопической электронной детали может сорвать работу. Поэтому рекомендуем привлекать только квалифицированных специалистов по системам автоматизации промышленных процессов.
